Daehyup Spray

Daehyup Spray란?

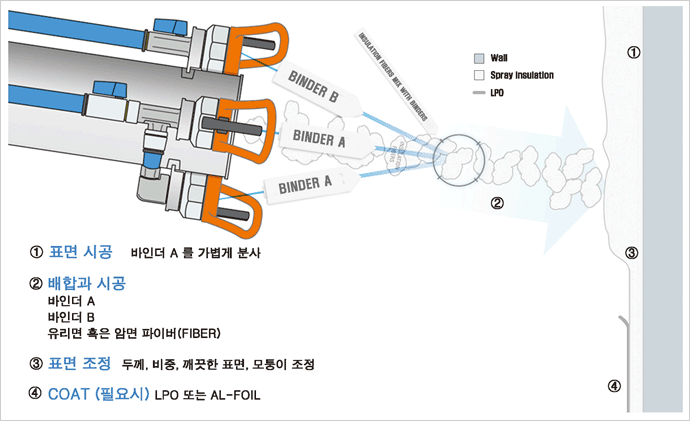

대협 SPRAY WAY

대협 SPRAY 보온

• 접착력을 가진 유리면이나 암면이 표면 위에 바로 분사되는 시스템.
• 특정 고정용 장치(핀, 와셔 등 ) 없이 나무나 스틸, 플라스틱 등에 쉽게 적용할 수 있다.
• 분사식 보온재로 보온재와 시공표면 사이에 공기층이 없다.
• seamless(심레스) 시스템으로 기존의 보온재와 같은 연결부위가 없다.
  또한 이미 시공되어 있는 전기 케이블이나 배관재 등을 피하여 평면이나, 굴곡진 곳, 모퉁이등
  어떠한 곳이나 쉽게 적용할 수 있다.
• 솔벤트나, 시멘트 또는 가용성 실리케이트가 들어있지 않으며, 산업기계, 선박엔진이나 시추장비
  등에 의한 진동에 영향을 받지 않는다.

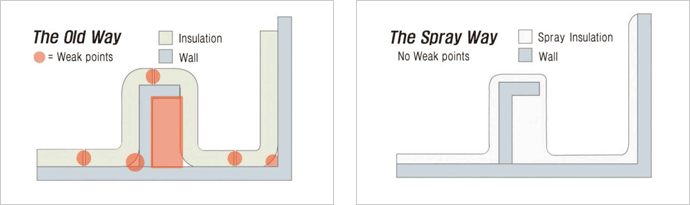

보온재 시공에 있어 취약부분의 제거


조선이나 해양구조물의 방화 시스템으로 대협 SPRAY 보온의 품질관리 시스템은 ISO9001, ISO 14001,
OHSAS 18001에 의거 인증 받았으며, 어떠한 어려운 환경에서도 적용할 수 있는 시스템이다.
대협 SPRAY 보온
대협 SPRAY 보온 시스템은 환경 친화적 분사식 보온 시스템이다.

대협 SPRAY 보온 시스템
대협 SPRAY S


• 암면과 두 가지 종류의 접착재로 조합되어 있다.
• 방화용 보온재로 사용. (A-60 class)


대협 SPRAY G


• 유리면과 두 가지 종류의 접착재로 조합되어 있다.
• 주로 보온, 보냉, 소음차단용으로 사용.

대협 SPRAY S

대협 SPRAY S 시스템은 140㎏/㎥의 비중으로 회색이며 소음흡음, 단열, 결로방지용 제품인 대협 SPRAY G 와 거의 같은 품질의 제품이다. 그러나 대협 SPRAY S 는 주로 화재 차단용 구역의 보온재로 사용된다. 대협 SPRAY S 시스템은 모든 종류의 선박이나 해양구조물의 화재차단 보온자재로 사용 가능하다.

화재차단
대협 SPRAY S 시스템은 2010 FTP CODE PART 3 에 준하여 A60 천정이나 벽면용 방화 보온 자재로 DNV를 포함 모든 주요 선급의 인증을 받았다.



Finish condition of DaeHyup Spray S

대협 SPRAY G

대협 SPRAY G 시스템은 하얀색으로 2010 FTP CODE PART 1 에 준하여 불연자재로 DNV를 포함
모든 주요 선급의 인증을 받았다.
대협 SPRAY G 시스템은 가벼운 자재로 비중이 45~65㎏/㎥이며, 주로 소음흡음, 단열, 결로방지용
또는 가벼운 자재가 요구되는 구역에 적용한다.

단열
대협 SPRAY G 시스템의 열전도율은 λ=0.033W/m℃ 이다.
The heat transmission coefficient (k-value) : k=λ=/t
Where :
λ=Coefficient of thermal conductivity
t=Thickness of insulation
W/m℃

W/(m℃)


결로방지
대협 SPRAY G의 특성 중 가장 좋은 것은 자재의 성능이다. 접착력에 아무런 영향을 미치지 않으며, 많은 양의 습기를 빨리 빨아들이고 빨리 배출한다.
소음 흡음
대협 SPRAY G는 높은 수치의 소음 흡음재 이다. 따라서 배나, 기차 또는 건축물에서의 여러 종류의 소음 문제 해결 자재로 사용 할 수 있다.

대협 SPRAY G (30T) [Steel side]
대협 SPRAY G (30T) [Insulation side]
대협 SPRAY S-B101 [Steel side]
대협 SPRAY S-B101 [Insulation side]
대협 SPRAY S-B201 [Steel side]
대협 SPRAY S-B201 [Insulation side]
제품 인증과 인증서
대협 Spray S B-15 class Bulkhead 시스템(S-B301)
대협 Spray S, S-B301 시스템은 draft stop 이나 B-15 class curtain plate 시스템으로 승인 받은 제품으로 복잡한 구역의 draft stop 이나 B-15 class curtain plate 시스템으로 적절히 적용할 수 있다.

대협 SPRAY LPO 스프레이 시공방식의 비닐 코팅 제품

LPO는 연소방지 제품으로 인증 받았으며, 대협 SPRAY 제품의 표면 코팅 제품이다.
LPO는 비닐 에틸렌 아세테이트를 기본으로 하는 제품으로 SPRY 보온 표면재가 노출되는 구역인,
각종 창고나 기관실, 기기실 등의 보온재 표면 코팅용으로 사용된다.

특성
• 완벽한 비닐코팅층을 만들어 알루미늄 호일의 기능을 대체한다.
• 대협 SPRAY 제품과의 완벽한 접착력을 가진다.
• 쉽게 수리 할 수 있으며 관리가 용의 하다.
• 연결 부위가 없다.
• 여러 종류의 색깔(흰색, 연회색등 요구되는 모든 종류의 색)
• 분사식으로 쉽게 시공할 수 있다.
• 연소방지성, non smoke 및 non toxicity 제품.
• Oil vapor barrier 제품
적용
보온 표면재가 노출되는 구역인, 각종창고나 기관실, 기기실 등의 SPRAY 보온재 표면 코팅용으로 사용된다.

어떠한 종류의 mechanical 손상을 방지하기 위하여 창문주위나 door frame 주위에 LPO 를 시공하여 SPRAY 보온재의 표면을 보강하는데 사용된다
Al-Foil with Fiber Glass Cloth
DaeHyup Spray LPO
대협 SPRAY 품질 관리 지침서

1. 일반
본 자료의 목적은 대협 SPRAY 시공 작업장에서 대협 SPRAY 시공자와 검사자들에게 정확한 검사와 시공에 도움을 주기 위함이다.


2. 대협 SPRAY 사용기기
설치시 사용되는 기계는 대협에서 특별히 제조한 대협 SPRAY 기기를 사용하여야 한다.


3. 스프레이 보온 소개
3.1 표면준비
• 징크 프라이머가 도포된 철판 상채로 그위에 다른 페인트를 시공하지 않아도 된다.
• 표면에는 그리스, 오일 먼지가 없어야 한다.
• 표면온도는 영상 0℃. 이상으로 유지한다.
• 습도는 80% 이하로 유지 한다.
• 표면온도가 영상 0℃. 이하일 경우에는 히터로 온도를 상승시킨다.
• 결로 방지를 위하여, 룸의 온도는 영상 15℃. 이하로만 히팅 시키며, 또한 철저히 환기를 시킨다.
3.2 작업자 인증서
대협 SPRAY 에서 기술을 인증 받고 인증서를 발급 받은 작업자만 작업이 가능하다.


4. 스프레이 작업
4.1 두께표시
스프레이 작업 시에는 먼저 자재 소요표에 따라서 요구두께를 표시한 수 이에 따라 작업한다.
4.2 표면처리
스프레이 작업을 시작하면 먼저 시공할 부분 일부에 걸쳐 먼저 LPA를 뿌려준다.
4.3 스프레이 진행 과정
• 스티프너나 빔의 안쪽에 스프레이 시공
• 스티프너나 빔의 주위 스프레이 시공
• 아래 부분에서 윗 부분으로 이동하며 스프레이 시공
• 스프레이 작업 시에 낙하 하는 울은 스티프너 안쪽을 채우는데 활용하며 진공 청소기나 브러쉬로 깨끗이 청소하여야 한다.
4.4 패딩 또는 롤링
• 스프레이후 표면이 약간 마른 후 (약 10분 이내), 평판 패드나 롤러로 평면을 유지하도록 다져준다.
• 스프레이 표면을 단단하게 하기 위하여, 패딩 되어진 표면에 물과 바인더를 혼합하여 분사한다.


5. 밀도 검사
선박당 2~3점을 300x300mm 크기로 시편을 채취하여 검사한다. 이때 제품의 두께, 무게를 측정하여 밀도를 검사한다.
밀도(㎏/㎥)=무게(㎏) / 0.3m0.3m x t(두께, m)

DaeHyup Spray G
DaeHyup Spray S (A60 CLASS)
DaeHyup Spray S (A30 CLASS)

6. 두께 측정
• 두께 측정은 두께 측정 게이지를 이용하여, 3~4점을 검사하며 허용 오차는 -2mm 이다.
• 두께 측정시 허용오차(-2㎜)이상이 나오면, 그 부분에 규정 두께 만큼 덧칠하여 시공한다.


7.수리방법
손상 부위에 수리 방법은 다음과 같이 한다.
a. 손 분무기를 이용하여 손상 부위에 충분히 LPA 와 LPB 바인더를 분무한다.
b. 손상된 부위를 다시 부착시킨다.
c. 손상부위가 떨어져 나간 경우에는 바인더와 혼합 되어진 울을 손으로 부착하여 수리한다.
d. 손상부위가 큰 경우 대협 Spray 에 연락하여 조치 하도록 한다.
