대협테크는 LNT MARINE과 협력하여 여러가지 형태의 화물/연료 탱크용 스프레이 폼 단열 시스템을 제공합니다. 본사는 단열 중의 모든 엔지니어링, 자재, 노동, 프로젝트 관리를 포함한 완전한 단열 시스템을 공급합니다.

단열 시스템의 목적은 열 유입을 제한함으로써 증발률을 최소화하는 것입니다. 시스템의 기능을 최적화하기 위해 여러 표면 자재가 다른 환경에서 사용될 수 있는 고유한 특성을 모두 갖고 있습니다.

모든 시스템은 고객의 필요에 맞게 맞춤 제작되고 최적화된 완전 접착식 스프레이 폼 단열 시스템이고 두 겹의 균열 장벽이 내장된 스프레이 폼 단열 기반으로 한 기본 단열 설계가 동일합니다. 단열재는 탱크의 수축과 확장을 따라갈 수 있을 정도로 충분히 유연합니다. 탱크 표면과 단열층 사이에 습기가 찰 빈공간과 연결부위가 없습니다.

스프레이 폼 시스템은 단열효율을 향상시키고 유지보수를 최소화하며 적용시간을 단축하기 위해 개발되었습니다.

시스템 설명

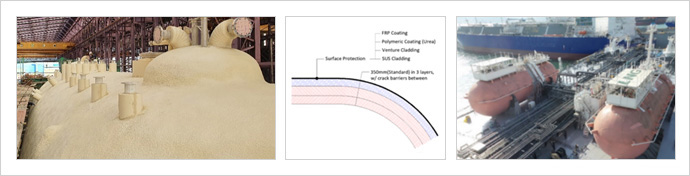

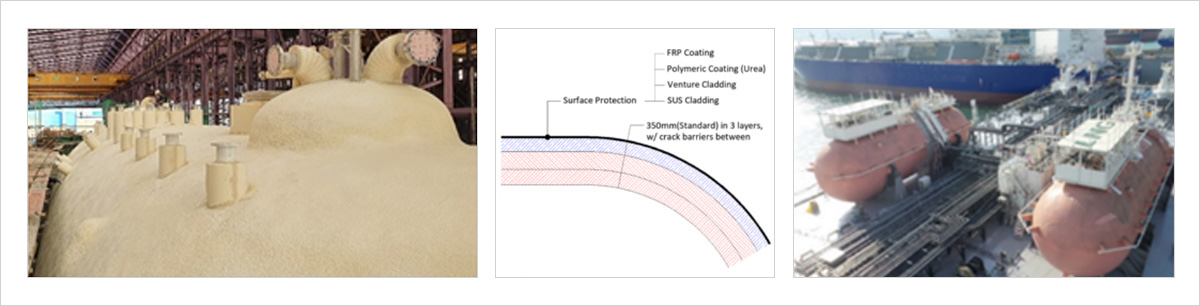

스프레이 폼 시스템은 저온 단열을 위한 폴리우레탄 폼과 표면 보호 소재의 두가지 자재로 이루어져 있습니다.

폼은 탱크 표면에 동일한 밀도의 폼이 여러 층(<35mm)으로 분사되어 지정된 총 단열 두께까지 쌓아집니다.

코팅은 탱크 폼 표면 위쪽에 3mm, 측면과 하단에 1mm로 두께로 분사됩니다. GRP와 메탈 클레딩 등 다른 마감재도 사용 가능합니다.

스프레이 시스템은 유연한 자재의 접착 단열 시스템입니다. 폼과 코팅은 탱크의 수축과 확장에 따라 이루어질 것입니다.

승인

단열 시스템은 모든 분류 협회의 요구사항을 충족하도록 설계되었습니다.

IMO B형 LNG 탱크 단열 시스템(AiP & GApp)

IMO 타입 B LNG 탱크 단열 시스템 (AiP & GApp)

- 로이드 선급협회(LR)

자재 TA (승인 유형)

- 로이드 선급협회(LR)
- 러시아 선급협회(RMRS)
- 한국 선급협회(KR)

장점

- 단열재 폼에 공극 및 이음이 없음
- 습기가 쌓일 공간이 없음
- 동종 단열재
- 단열 효율 향상
- 모든 표면에 완전 접착
- 조선소에서의 짧은 적용시간

엔지니어링

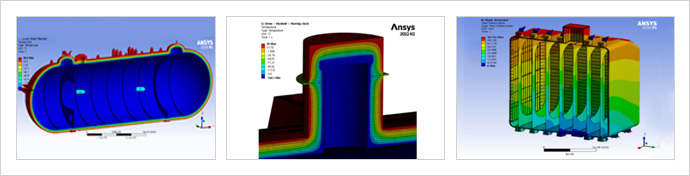

- 유한요소 분석-열과 구조
- 3D 모델링과 컨셉 모델링
- 생산 도면
- 물리 극저온 검사
- 등급 승인 단열 시스템 문서화
- 열전도 및 증발률 계산
